LİNEER EKSEN / LİNEER MODÜL

AXE SNR LİNEER EKSEN:

Verimlilik Serisi

Kendi çözümünüzü oluşturmanızı sağlayacak binlerce farklı kombinasyon.

AXE lineer eksen, müşterilerimizin ihtiyaçlarını karşılamak üzere geliştirilmiş olup, teknik uzmanlığın ve pratik çözümlerin mükemmel bir birleşimidir. Standart bileşen tanımına dayalı bir çevrimiçi konfigüratör sayesinde, yüksek kaliteli AXE modül tasarımına herkes anında ve kolayca erişebilir. Üretim ve lojistik süreçlerinin Almanya'nın Bielefeld kentinde gerçekleştirilmesi sayesinde modüller için çok kısa teslimat süreleri garanti edilebilmektedir. Teklifimiz, müşterilerimizin ürünleri güvenli bir şekilde kullanabilmeleri için gereken tüm sabitleme ve bağlantı elemanlarını içermektedir.

Lineer eksen AXE: Kısa teslim süreleri için modüler yapı

AXE Serisinde yer alan lineer eksenler, otomasyon, kurulum ve üretim süreçleri ile ilgili olarak sürekli artan gereksinimleri karşılayan, geniş kapsamlı uygulama alanına sahip modüllerdir.
Bu seri modüler prensibe dayalıdır ve göreve bağlı olarak değişen farklı tahrik sistemleri, çeşitli ekipman ve kombinasyon seçeneklerini mümkün olan en kısa teslim süreleri ile sunar.

AXE ürün grubumuzun avantajları:

  • Kısa teslim süreleri
  • En yüksek performans
  • Üst düzey kalite
  • Akıllı ürün seçimi

Tekli eksenler

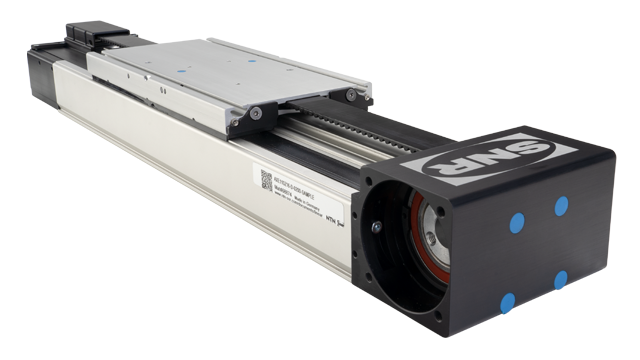

AXE-Z DİŞLİ KAYIŞ TAHRİĞİ İLE
Ölçüler: 60, 80, 100, 110, 160

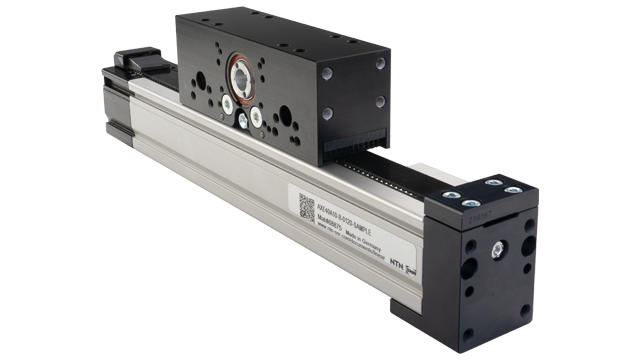

AXE-A DİŞLİ KAYIŞ / Ω TAHRİĞİ İLE
Ölçüler: 40, 60

  • Standart ürünler
  • Kılavuz sistemi olarak 1 veya 2 paralel lineer kızak
  • Uzun süre bakım gerektirmez, NTN-SNR bilyalı zincir teknolojisine sahip lineer kızaklar
  • Tahrik sistemi olarak dişli kayış/Ω tahriği
  • Çeşitli aksesuarlar

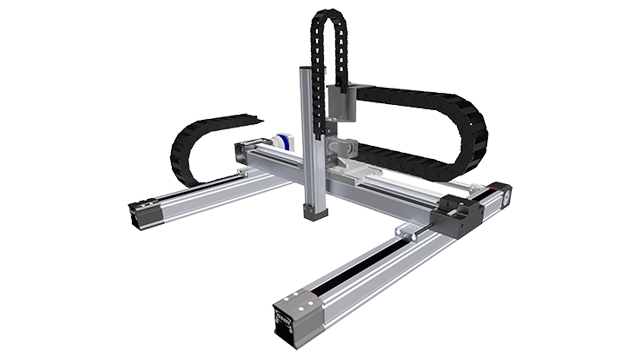

Çok eksenli sistemler

  • 2 ve 3 eksenli sistemler için standart kombinasyonlar
  • En yüksek performans
  • Kolay ürün seçimi ve hızlı şekilde yapılandırılabilme
  • Bileşenleri, dişli kutularını, sürücü adaptörlerini ve anahtarları bağlamaya yönelik, geniş kapsamlı aksesuar seçenekleri

SNR lineer eksenler, kılavuz ve tahrik elemanlarının bir kombinasyonundan oluşan kompakt ürünlerdir.

Modüler tasarım ve lineer ekseni hem belli bir ürün grubu hem de çeşitli ürün grupları ile birleştirebilme olanağı, kullanıcının lineer hareket anlamında basit, zaman kazandıran ve ekonomik bir çözüm oluşturmasına imkan tanır.
Yüksek kaliteli bileşenlerin kullanılması sayesinde lineer eksenin yüksek kalite ve güvenilirlik özellikleri garanti altına alınmıştır.

Lineer eksenlerimizin avantajları:

  • Müşteri talebine istinaden oluşturulan özel çözümler.
  • SNR lineer eksenler, bir ürün grubu içinde ve farklı ürün grupları arasında neredeyse her şekilde kombine edilebilir.
  • Lineer eksenler, farklı bağlantı elemanları, kayar bloklar veya özel sabitleme şeritleri ile bağlanabilir.
  • Çok eksenli sistemler, dişli kutuları, kaplinler, bağlantı konileri, anahtarlar ve ilaveten enerji zincirleri ile donatılabilir.
  • Yapılan işe bağlı olarak, SNR lineer eksenler sadece esnek tahrik ve kılavuz sistemleri sunmakla kalmaz; aynı zamanda özelleştirilmiş çözümler için gerekli olan özgürlüğü de sağlar.

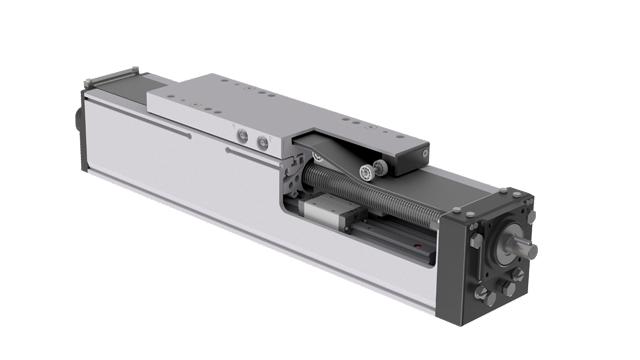

Vida tahrik ekseni

  • Yüksek tekrarlanabilirlik ile uzun hareket mesafeleri
  • İsteğe bağlı vida sürücü destek üniteleri kullanılması ile yüksek hızda uzun hareket mesafeleri
  • Çeşitli vida dişi seçenekleri
  • Trapez vida kullanıldığında kendiliğinden kilitlenme
  • Yüksek besleme kuvvetleri
  • Yüksek rijitlikte tahrik elemanları
  • Genellikle dişli kutusu gerekmez

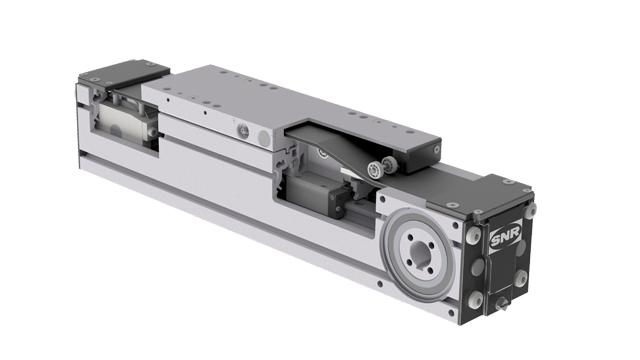

Dişli kayışlı eksen

  • Yüksek dinamizm
  • Büyük uzunluklar mümkündür
  • Düşük maliyetli
  • Bakım gerektirmeyen tahrik elemanları

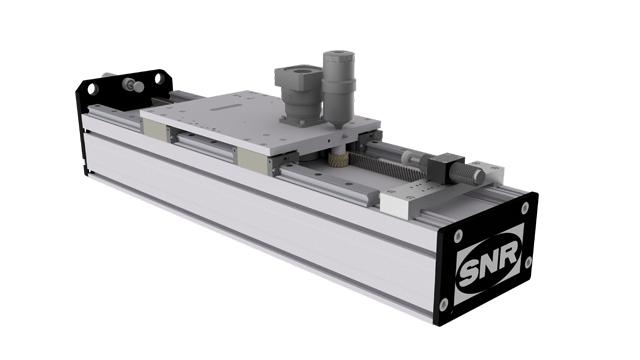

Kremayer ve pinyonlu eksen

  • Teorik olarak sınırsız uzunluk mümkündür
  • Çok sayıda tahrik ünitesi mümkündür
  • Yüksek besleme kuvvetleri
  • Yüksek yüklerde dahi tahrik elemanlarında çok yüksek rijitlik

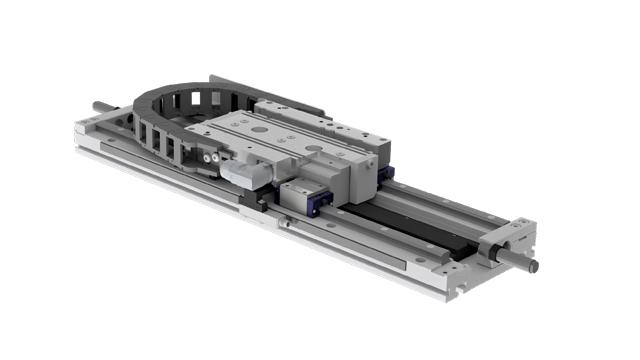

Lineer motor ekseni

  • Teorik olarak sınırsız uzunluk mümkündür
  • Birkaç tahrik ünitesi mümkündür
  • En yüksek konum doğruluğu ve tekrarlanabilirlik
  • Çok yüksek hız ve ivme
  • Bakım gerektirmeyen ve aşınmayan tahrik elemanları
  • Çok düşük ses ile çalışma

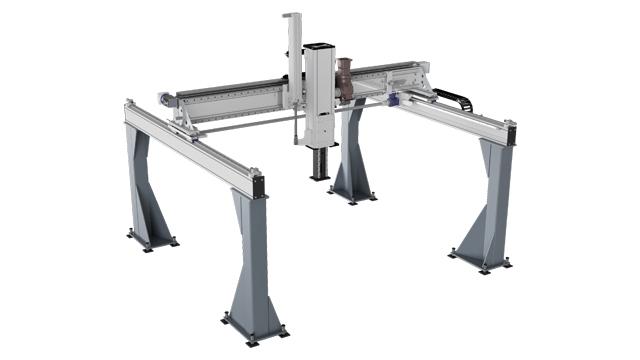

Sistem ekseni

  • En yüksek yükler için Sistem Program Ekseni
  • Teleskopik, kaldırma, kiriş ve gantry ekseni olarak kullanılabilme
  • Ana malzeme olarak çok rijit alüminyum profil
  • Özel versiyon olarak çelikten de imal edilebilir
  • 500 mm profil genişliğine kadar standart boyutlar
  • Kılavuz sistem olarak lineer kızaklar
  • Tahrik elemanı olarak dişli kayış veya kremayer ve pinyon
